3. 사출기의 구조
①형체실린더 ②형체크링크 ③타이바 ④이동측 플레이트 ⑤금형 ⑥고정측 플레이트
⑦노즐 및 헤드 ⑧실린더 ⑨스크류 ⑩호퍼 ⑪전기장치 ⑫유압장치
3-1. 형체 기구
1) Die Plate
금형을 취부하는 플레이트이며, 사출측의 고정반과 가동반(이동다이)을 말한다.
2) Tie-Bar
클램프(Clamp Shafte)라고도 하며,형체시의 형체력을 지탱하는 축이다.
3) 형체 실린더, 형체 크링크
금형을 개폐하여, 형체력을 발생시키는 유압실린더로, 직압식에서는 피스톤이 가동반에 연결되어 있지만, 토글식일 때는 가동반과의 사이에 링크 기구가 조립되어 힘이 확대되는 구조로 되어있다.
4) 형후 조정장치
고정반과 가동반의 간격(금형의 두께)을 조정할 때 사용되는 장치.
5) 에젝터
형개 공정시 금형에서 고화된 성형품을 취출하는 장치.
6) 안전문
작업자가 손 등을 금형에 넣지 못하도록 보호하는 문이고 이것이 열려있을 동안은 형체결이 되지 않게 되어 있다.
3-2. 사출 기구
1) 호퍼
가열실린더에 공급하는 플라스틱 수지의 저장 용기이며, 호퍼의 출구에는 슬라이더식의 샷타가 달려있다. 수지를 건조 시킬 수 있는 드라이어가 같이 설치된 것이 일반적이다.
2) 가열실린더
플라스틱 수지를 가소화 하는 부분에 실린더 내에 스크류가 내장되어 있다. 외부에 감긴 히터로 가열되고, 가소화 하면서 계량을 하고, 스크류의 전진에 의하여 사출된다.
3) 노즐
가열 실린더의 선단에 취부 되었고, 금형의 SPRUE-BUSH에 밀착하여 용융수지를 금형에 흘려 보내는 역할을 한다.
4) 사출 실린더
스크류를 전진 시키는 장치이며, 유압모터나 전동기와 감속장치로 되어있다. 유압 모터일 때 감속장치가 없는 것도 있다.
3-3. 유압 구동 제어부
형체기구나 사출기구의 기계적 작동은 유압 실린더에 의하여야 하지만 그 실린더에 압력유를 공급하는 장치이다.
유압펌프, 압력 제어 변, 유량 제어 변, 방향 제어 변, 스트레이너, 쿨러, 오일탱크, 배관 등과 출력 장치인 실린더, 유압모터 등으로 구성된다.
1) 온도 제어부
가열 실린더나 노즐 온도를 검출하여, 히터에의 전기를 제어하여 설정온도를 유지하는 역할을 한다. 자동온도 조정계나 열전대가 사용된다.
2) 동력 제어부
전동기나 히터에 동력을 공급하는 부분이고, 마그네트 콘넥터, 휴즈 브레커 등으로 구성.
3-4. 직압식과 터글식의 비교
직압식과 터글식의 구분은 사출 성형기의 형체부(금형을 고정시켜 형개, 형폐 시키는 부위)가 실린더형이면 직압식, X자형이면 터글식으로 구분된다.
4. 사출기의 종류
4-1. 범용 성형기
표준 성형기로 가장 많이 보급된 성형기이다.
1) 고속성형이 가능하며, 조작이 편리하다.
2) 금형교환 및 성형품의 취출이 용이하다.
3) 보수 및 점검이 편하다.
4) 성형재료의 공급이 용이하다.
4-2. 수직형 성형기
형체부와 노즐부가 모두 수직으로 구성된 성형기로 일반적으로 형체부 위에 노즐부가 배치됨.
1) 기계의 설치면적을 작게 차지함.
2) Insert 사출 시에 작업이 쉽고 안정되어 있다.
3) 노즐부의 위치로 인해 수지의 흐름이 균일하다.
4-3. 복합형 성형기

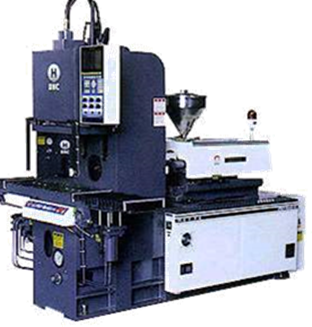

복합형 사출기란 형체부가 수직으로 구성되고 또 노즐부가 횡형으로 구성된 사출 성형기
1) 설치면적이 적다
2) 인서트 성형 시 인서트 부품의 삽입이 쉽고 안정된다.
3) 고속 성형이 가능하며, 조작이 편리하다
4) 보수, 점검이 편하다.
5) 성형재료의 공급이 편리하다.
4-4. 2색 성형기
2색 성형기는 기계의 명칭대로 2가지색의 성형품을 만드는 것입니다. 그림과 같이 범용 성형기와 같은 형상을 하고 있으나 노즐부를 살펴보면 ２개의 실린더로 구성이 된 것을 알 수가 있습니다．실린더의 배치에 따라 (ㄴ)자형으로 배치한 것과 상하로 배치한 것들도 있습니다. 그림과 같은 구조의 2색 성형기는 금형이 회전을 하여 ２회 사출로서 성형품이 완성되는 방식입니다
4-5. 로터리 성형기
냉각시간이 긴 제품의 성형 시에 사이클 시간이 길어져 생산성이 악화 됩니다. 그래서 2개의 금형을 준비하여 회전 원반상에 배치하여 차례로 사출을 하여 회전 원반이 1회전할 시간과 성형 사이클 시간을 맞추도록 한 것이 로터리 성형기입니다．금형이 회전하는 방식과 실린더가 회전하는 방식 2가지가 있습니다．
4-6. 기타
그 외 유압 작동유를 사용하지 않고 전기모터에 의해 구동되는 전기 서보 모터 구동식성형기, 2가지색상을 섞어서 성형하는 혼색 성형기, Blow 성형기 등이 있습니다．
